TMA-4B型力矩电机控制器
发布日期：2018-12-27 09:13:48 浏览量：3623
TMA-4B型力矩电机控制器力矩电机控制器，采用优质可控硅器件，配以优良的冷却散热系统及移相触发系统优化组合而成。是目前先进的弱电控制强电的电力调控系统，输入交流380V电压，控制信号为DC0—10V电压信号或4-20mA电流信号，调节机体上的电位器旋钮即可实现手动调压，调压范围0-380V,通过调节转换开关可实现近控和远控调节（定做时须说明）。
产品具有结构简单、安装方便、免调试、免维护的特点。
应用范围
本控制器具有控制精度高，可靠性好，安装更换方便，抗干扰能力强等优点。主要应用于交流力矩电机的调速控制系统，电压调节范围是输入电压*大有效值的1倍连续无级可调，通过调整调压旋钮可使输出电压任意设定在某一值上，以达到设备的运行要求；
可广泛应用于造纸、电线电缆、塑料加工、橡胶成型、食品机械、化工行业等领域。主要功能： 电压输出有手动、自动转换控制方式。
可根据用户要求设置输出电压、电流限制电位器。上升速率可自由设定控制， 当自动系统出现故障时，可切换到手动控制功能，用手动电位器控制调整输出电压电流。

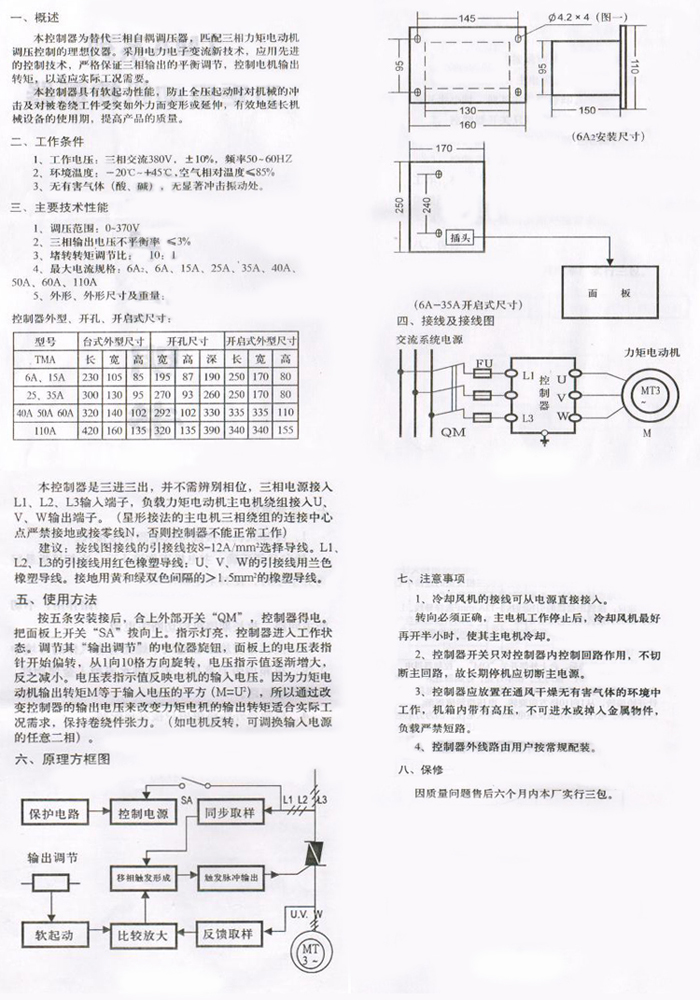

应用原理框图控制器主要技术指标
1、输入电压380V±10%
50Hz。（三相四线）
2、输出额定电流0-4100A。
3、输出电压0-380V，连续可调。
4、输出电流过载能力15%，不超过10分钟。
5、电压测量范围0-450V，精度±2%。
6、故障指示功能：输入电源缺相指示。
7、风机的工作电压：220V。
8、正常工作环境温度0-40℃，相对湿度35%-85%的无腐蚀性气体、无导电尘埃的场所。
9、控制器要可靠接地。
10、冷却方式：风冷。代号及含义 控制器电气原理图
